New

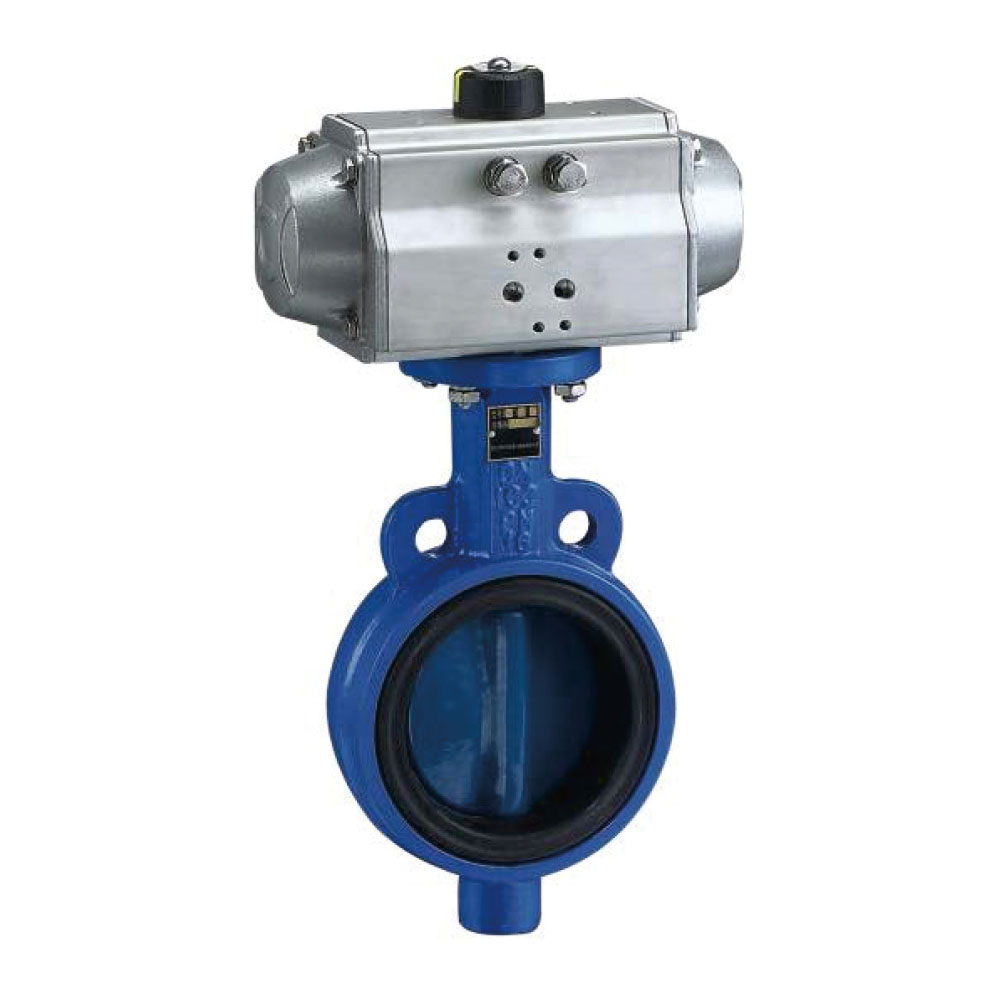

JK600J 衬胶蝶阀

概述:

该类产品由衬胶蝶阀与气动单、 双作用活塞式执行机构或电动执行器组装而成， 可安装在石油、 化工、 食品、 医药、 轻纺、 造纸、 水电、船舶、 水处理、冶炼、新能源、脱硫、 脱硝等系统中的各种气体、 液体、 半流体及固体粉末管线和容器上作为调节和截流装置使用， 并可在任意位置、 任意角度安装， 可双向受压。

技术参数和性能：

型式:
直通蝶形阀(DN25~1000对夹式铸造、法兰式铸造）、 充气膨胀式
公称压力:
PN1 .0、 1.6MPa
连接型式:
法兰式RF、对夹式RF
主体材质:
OT450、 WCB、 CFS 、 CFBM、 CF3M衬NBR、EPDM
阀板材质:
304、 316、 316L、 321、哈氏合金或工况要求的特材
适用温度:
乙丙橡胶：-40 ~ 135°C、 氯橡胶： -23 ~ 150°C、 耐热乙丙橡胶： -40 ~ 150°C
密封型式:
中线密封型
流量特性:
固有特性
泄漏量:
零泄漏
可调范围:
30 :1
执行机构型式:
AT齿轮齿条气动活塞执行机构、 BW拨叉活塞气动执行机构、 电动执行器
供气压力:
0.4~0.6MPa
环境温度:
-40 ~ +60°C, -40 ~ +80°C
气源接口:
G1/4、 G1/2
