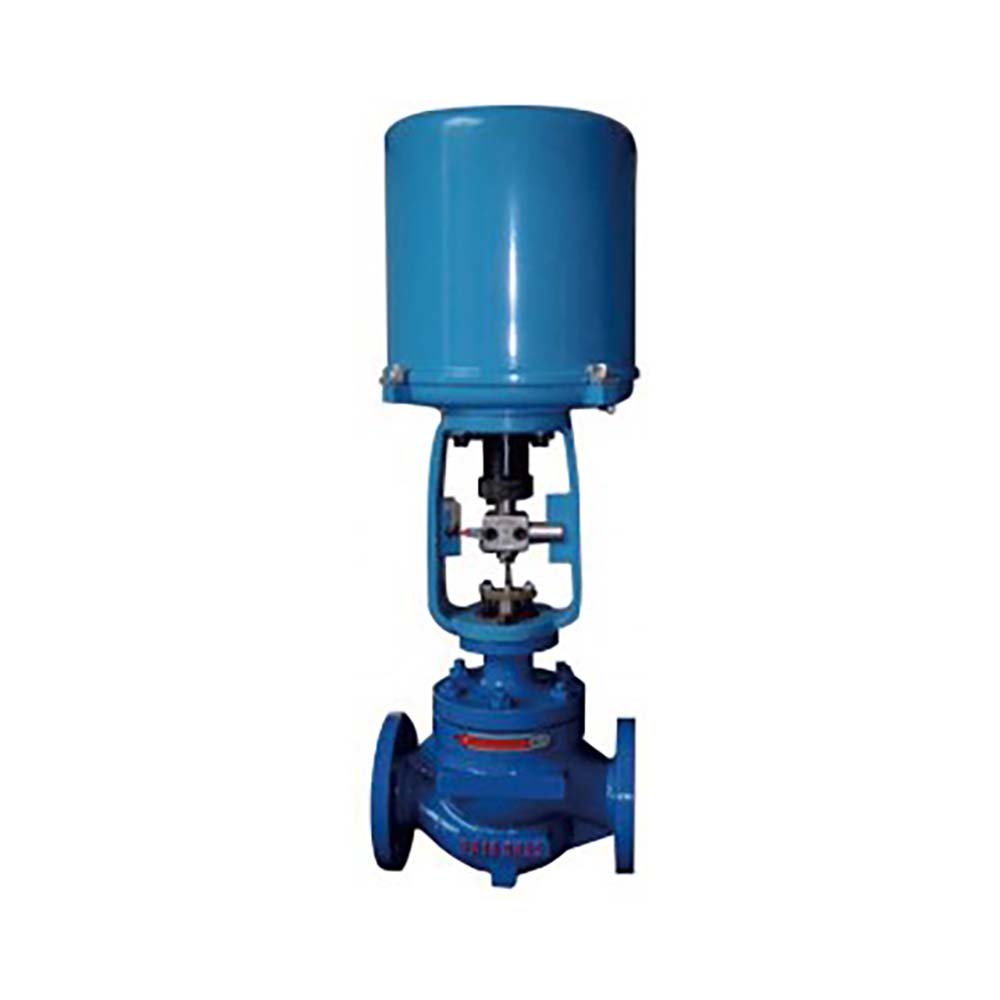

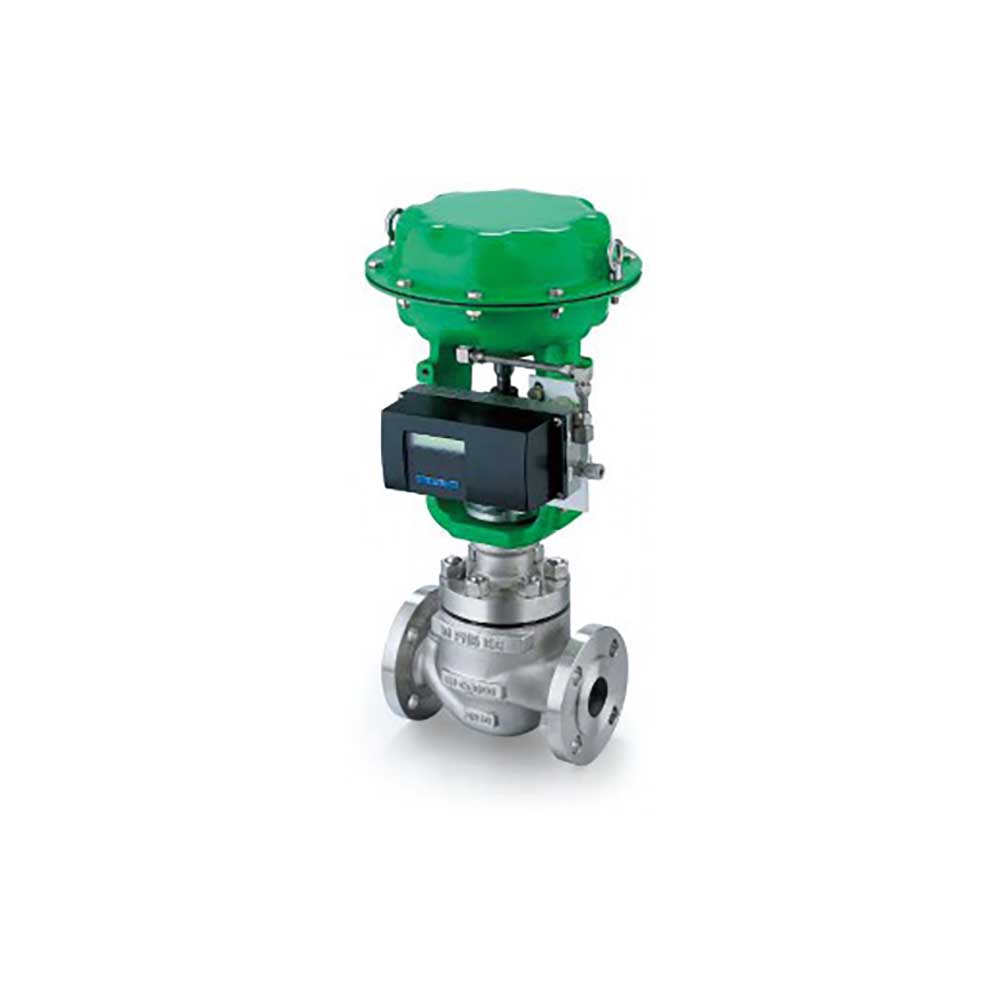

JK110 CV3000单座调节阀

概述:

该类产品由CV3000系列单座调节阀与多弹簧薄膜执行机构， 气动活塞式执行机构或电子电动执行机构组装而成，单座调节阀采用顶部导向型结构，导向面积大、动态稳定性好、流量特性曲线控制精度高、可调比大、 流通能力大、重量轻、高度低， 适用千低压差、泄漏量要求相对较严的场合， 对多数流体均能实现流量、压力、温度 、液位的控制。

技术参数和性能：

型式:
直通单座铸造球型阀
公称压力:
PN1 .6、4.0、6.4、10/16MPa ANSI CL 150、 300、600, 900, 1500
连接型式:
法兰式 PN16凸面PN40、64凸凹面或对焊连接
主体阀盖材质:
WCB、CFS 、CFBM、CF3M、WC6、WC9,哈氏合金或工况要求的特材
内件材质:
304、 316、 316L、 321、哈氏合金或工况要求的特材
适用温度:
常温型-40 ~ 180°C中温型180 ~ 425°C高温型425 ~ 600°C低温型-196 ~ -40°C
压盖型式:
螺栓压紧
阀芯型式:
单座柱塞型阀芯
泄漏量:
GB/T4213 IV、V级（硬阀座） GB/T4213 V、VI级（软阀座）
可调范围:
50 :1
执行机构型式:
LA{B)多弹簧薄膜执行机构 电子式电动执行器{220VAC/380VAC)
供气压力:
0 .14、0 .24MPa、0.28MPa
环境温度:
-40 ~ +70°C
填 料:
V型聚四氪乙烯、含浸聚四氮乙烯石棉、石棉编织填料、石墨填料
