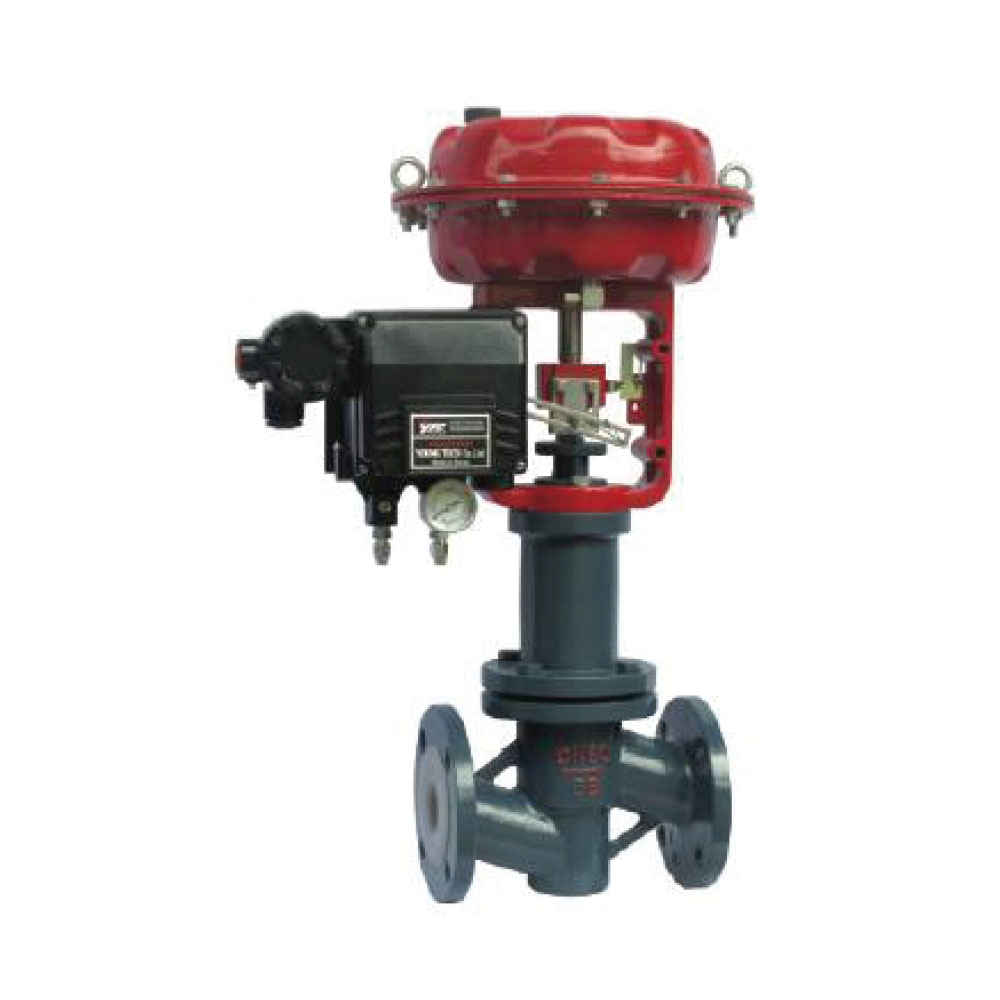

JK110F 衬氟单座调节阀

概述:

衬氟单座调节阀可用于控制各种不同压力和流量的腐蚀性流体，阀体呈S流线型的通道，压降损失小，流量大，可调范围广，流量特性精度高，它与多弹簧式薄膜执行机构和 电子式电动执行机构配套使用，结构紧凑，适用于腐蚀性工况。

技术参数和性能：

型式:
直通单座铸造球型阀
公称压力:
PN1 .6、2.5MPa ANSI CL 150
连接型式:
法兰式PN16、25凸面 ANSI B16.5 RF
主体阀盖材质:
WCB、CF3、CFBM、CF3M衬F46、F3、PFA
内件材质:
304、316、316L衬F46、F3、PFA
适用温度:
F46:-40 ~ 150°C、F3:-40 ~ 120°C、PFA: -40 ~ 180°C
压盖型式:
螺栓压紧
阀芯型式:
衬氮单座柱塞式
泄漏量:
GB/T4213 V、VI级
可调范围:
30:1
执行机构型式:
HA(B)多弹簧薄膜执行机构
供气压力:
0. 14、0.24、0.28MPa
环境温度:
-40 ~ +70°C
填 料:
V型聚四氪乙烯
