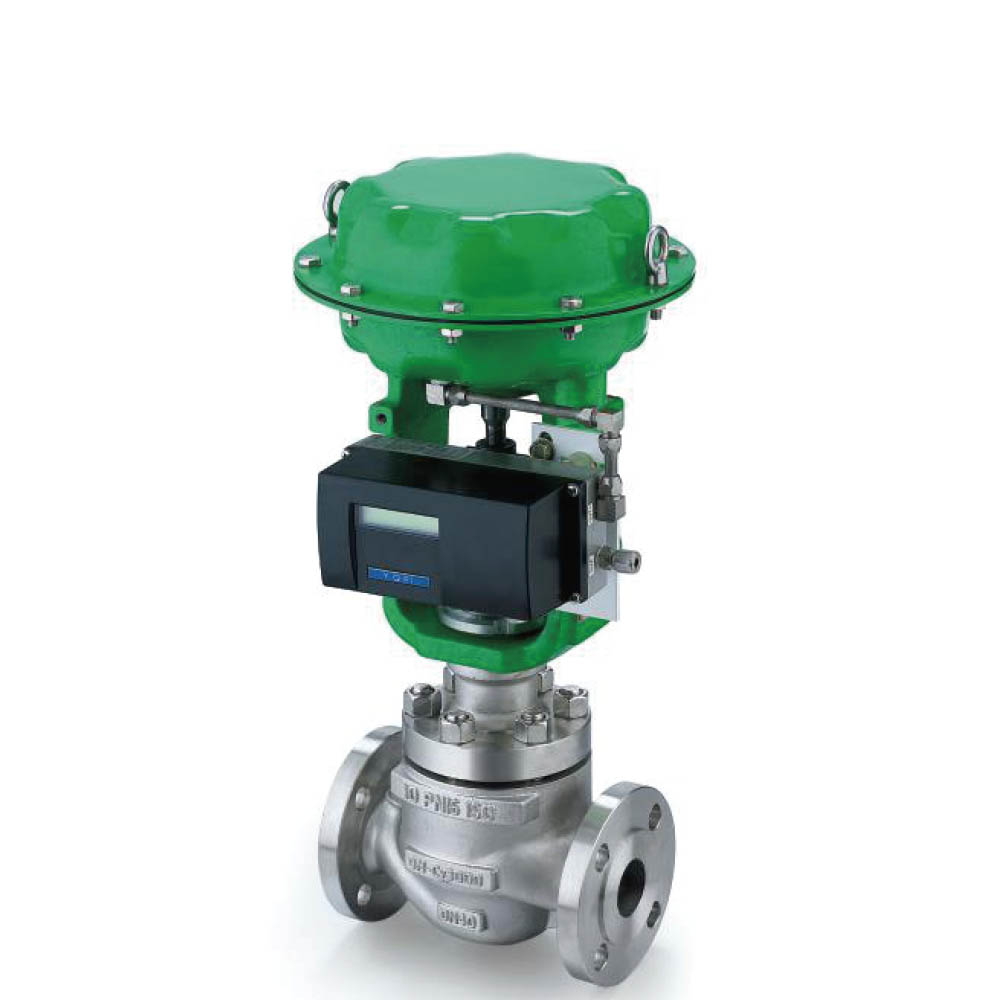

JK130 CV3000笼式调节阀

概述:

该类产品由CV3000系列笼式调节阀与多弹簧薄膜执行机构， 气动活塞式执行机构或电子电动执行机构组装而成，笼式调节阀采用套筒导向型结构，导向面积大、动态稳定性好、流量特性曲线控制精度高、可调比大、流通能力大、重量轻、高度低， 适用千高压差、泄漏量要求相对较严的场合， 对多数流体均能实现流量、压力、温度、液位控制作用。

技术参数和性能：

型式:
直通铸造球型阀
公称压力:
PN1 .6、4.0、6.4、10、16MPa ANSI CL 150、300、600, 900, 1500
连接型式:
法兰式或对焊连接R F FM RJ
主体阀盖材质:
WCB、CFS 、CFBM、CF 3M、WC6、WC9, HC或工况要求的特材
内件材质:
304、316、316L、HC或工况要求的特材适
适用温度:
常温型-40 ~ 180 °C 中温型180 ~ 425 °C高温型425 ~ 600 °C低温型-196 ~ -40°C
压盖型式:
螺栓压紧式
阀芯型式:
单座柱塞型阀芯
泄漏量:
GB/T4213 IV级、V级（硬阀座） GB/T4213 V级、VI级（软阀座）
可调范围:
50 :1
执行机构型式:

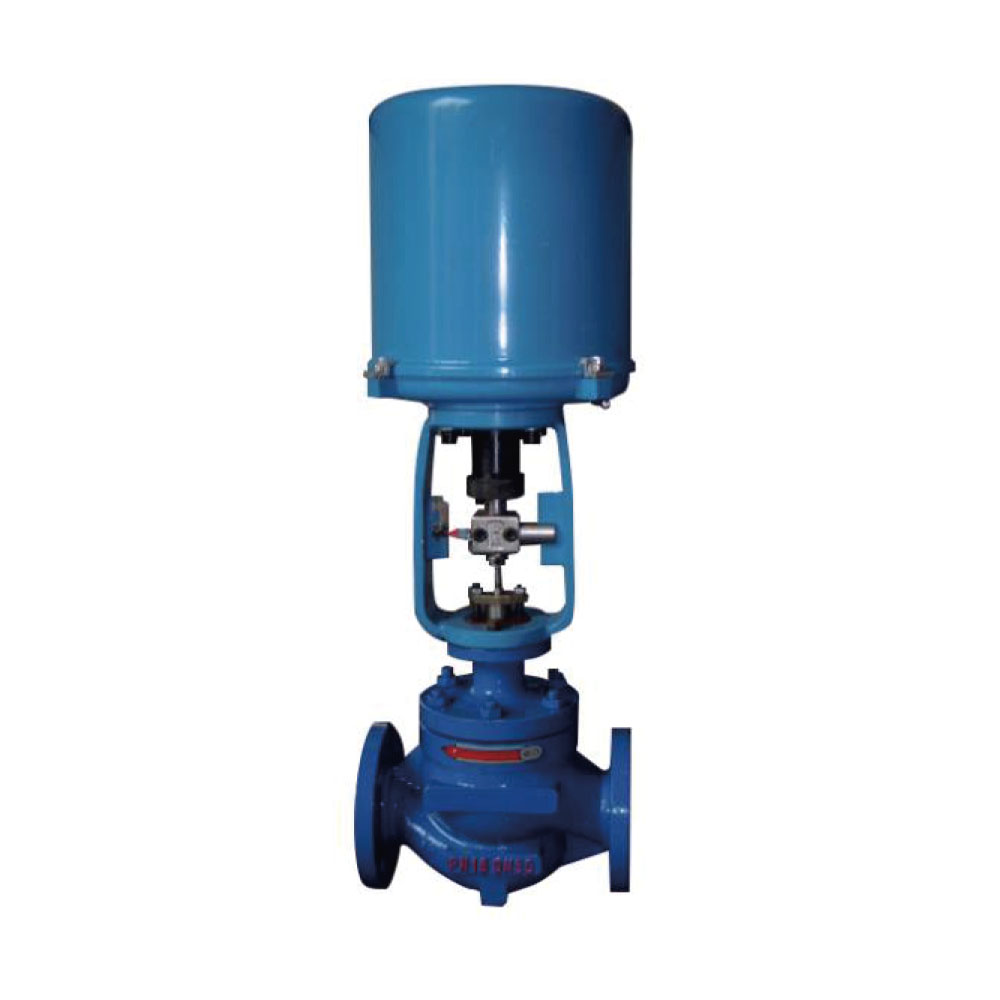

LA(B)多弹簧薄膜执行机构 电子式电动执行器(220VAC/380VAC)
弹簧范围:
20 ~ 1 OOKPa、40 ~200KPa、80 ~240KPa
供气压力:
0.14、0.24MPa、0.28MPa
环境温度:
-40 ~ +70°C可选低温型或高温型
